Аж үйлдвэрийн харилцаа холбооны шинэчлэлт – Modbus-аас HART хөдөлгүүрт зориулсан суурилуулсан модуль: Цахилгаан хөдөлгүүрт зориулсан HART харилцаа холбооны интеграцийн шийдэл
Танилцуулга
Боловсруулах үйлдвэрлэлийн орчинд олон тооны цахилгаан хөдөлгүүрүүд Modbus RTU холболтыг ашигладаг. Эдгээр хөдөлгүүрүүд нь Modbus регистрээр дамжуулан нээх тохиргоо болон эхлүүлэх/зогсоох командуудыг хүлээн авч, хавхлагын байрлал, эргүүлэх хүч болон бусад төлөв байдлын талаарх мэдээллийг өгдөг бөгөөд энэ нь боловсорсон бөгөөд найдвартай хяналтын логикийг харуулдаг. Гэсэн хэдий ч голчлон HART ашигладаг хяналтын системүүдтэй нэгтгэгдсэн үед эдгээр Modbus хөдөлгүүрүүд нь "хэлний саад бэрхшээлтэй" тулгардаг - тэд HART мастертай шууд холбогдож чадахгүй. M0310-ACT нь тохиромжтой шийдлийг санал болгодог: Modbus хөдөлгүүрийг HART хөдөлгүүр болгон "савлаж", HART мастер үүнийг уугуул HART төхөөрөмжийг шууд удирдаж байгаа мэт мэдрэх боломжийг олгодог бол бодит байдал дээр бүх удирдлагын командууд нь Modbus-ээр дамжуулан хөдөлгүүрт дамжуулагддаг. Тодруулбал:
HART мастерын үүднээс авч үзвэл: M0310-ACT нь HART 7.9 стандартад нийцсэн ухаалаг хөдөлгүүр юм. Энэ нь хавхлагын онгойлголтыг тохируулах, яаралтай тоормослох ажиллагааг идэвхжүүлэх, HART командуудаар дамжуулан төлөвийн өгөгдлийг унших боломжтой.
Хөдөлгүүрийн үүднээс авч үзвэл: M0310-ACT нь Modbus мастер юм. HART командуудыг задлан шинжилсний дараа Modbus бичих үйлдлүүдээр дамжуулан хяналтын заавруудыг хөдөлгүүрийн үндсэн удирдлагын самбарын бүртгэлд бичдэг; үүний зэрэгцээ хөдөлгүүрийн төлөвийн бүртгэлийг давталтаар уншиж, HART хувьсагчдыг шинэчилдэг.
Энэ нийтлэлд "Modbus идэвхжүүлэгчийг HART идэвхжүүлэгч болгон хэрхэн хувиргах вэ" сэдэвт анхаарлаа хандуулж, M0310-ACT-ийн бүтээгдэхүүний онцлог, нэгтгэх аргууд, тохиргооны цэгүүд болон ердийн хэрэглээг системтэйгээр тайлбарлаж, идэвхжүүлэгч үйлдвэрлэгчдэд практик хэрэгжүүлэх шийдлүүдийг өгөх болно.
1. Бүтээгдэхүүний тойм | M0310-ACT, идэвхжүүлэгчдэд зориулсан тусгай протоколын гүүр

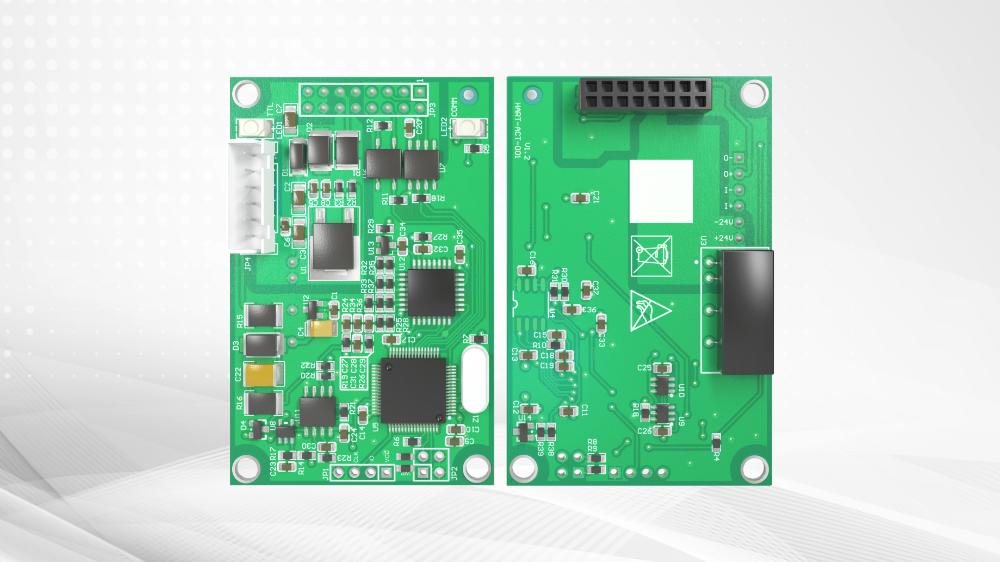

M0310-ACT нь Microcyber M цувралын суурилуулсан модуль юм.Цахилгаан хөдөлгүүрт HART холбоонд тусгайлан зориулагдсанҮүний гол үүрэг нь Modbus идэвхжүүлэгч болон HART мастеруудын хооронд хоёр чиглэлт орчуулгын гүүр барих явдал юм. Энэ нь модульчлагдсан загвартай тул нэгтгэх, байрлуулахад хялбар болгодог.
• Оролтын тал: Стандарт Modbus RTU интерфэйс нь хөдөлгүүрийн үндсэн удирдлагын самбартай шууд холбогдсон бөгөөд одоо байгаа тоног төхөөрөмжийн холбооны логикт тохируулан ажилладаг.
• Гаралтын талHART мастер, удирдлагын систем эсвэл AMS төхөөрөмжийн удирдлагын системд холбогддог HART 7.9 боол интерфэйстэй нийцдэг.
• Гол функцууд: хоёр чиглэлт протоколын хөрвүүлэлт, HART зааврыг Modbus регистрийн үйлдэл рүү, Modbus төлөвийн өгөгдлийг HART стандарт хувьсагч руу нэмэлт протоколын стек хөгжүүлэх шаардлагагүйгээр хөрвүүлэх.
2. Технологийн давуу талууд | Аж үйлдвэрийн талбайд тохируулан ашиглах боломжтой дөрвөн гол онцлог
2.1 Хос сувгийн зориулалтын дизайн, идэвхжүүлэгчийн онцлог оновчлол
Модуль нь цахилгаан хөдөлгүүрийн ажиллагааны шинж чанарыг харгалзан бие даасан хос сувгаар захиалгаар хийгдсэн бөгөөд хөдөлмөрийн тодорхой хуваарилалт, тогтвортой ажиллагааг хангаж, удирдлага болон хяналтын дохионуудын хоорондох төөрөгдөлөөс бүрэн зайлсхийх боломжийг олгодог.
Сувгийн төрөл | Гол хэрэглээ | Хэрэгжилт | Гол давуу талууд |
Статус хяналтын суваг | Нээлтийн зэрэг, эргүүлэх хүч, температур болон тоног төхөөрөмжийн төлөвийн үгсийг уншина уу. | Зургаан төхөөрөмжийн хувьсагч (DV0)～DV5) | Олон параметрийн багц унших, HART-ын нийтлэг командуудтай нийцтэй тул өгөгдөл хайх ажлыг илүү үр дүнтэй болгодог. |
Хяналтын командын суваг | Байг нээх тохиргоо, асаах/зогсоох, ослын тоормослох гэх мэт. | Бие даасан идэвхжүүлэгчийн параметрийн тохиргоо | Бие даасан хяналтын логик нь төлөвийн хувьсагчтай зөрчилдөхөөс зайлсхийж, үйл ажиллагааг илүү аюулгүй болгодог. |
2.2 Бүрэн хувилбарын протоколын нийцтэй байдал, ердийн төхөөрөмжүүдэд тохируулан ашиглах боломжтой
• HART протокол:HART 7.9 стандартыг хатуу дагаж мөрддөг, 6 төхөөрөмжийн хувьсагчийг дэмждэг бөгөөд үүнээс 4-ийг нь PV/SV/TV/QV динамик хувьсагчдад холбож болох бөгөөд янз бүрийн HART мастер болон удирдлагын системүүдтэй нийцдэг.
• Модбус протокол:Modbus мастерын хувьд энэ нь RTU горимыг дэмждэг бөгөөд бод хурд, паритет арга, зогсоох битүүдийг уян хатан байдлаар тохируулж болно; энэ нь 01H/02H/03H/04H/05H/10H бүрэн функцтэй кодуудтай нийцдэг бөгөөд ихэнх идэвхжүүлэгчийн холбооны хэрэгцээг хангадаг.
2.3 Өөр өөр идэвхжүүлэгчдэд дасан зохицох уян хатан параметрийн тохиргоо
Энэ модуль нь зориулалтын тохиргооны интерфэйстэй бөгөөд хэрэглэгчдэд тухайн талбай дахь идэвхжүүлэгчийн төрлөөс хамааран параметрүүдийг өөрчлөх боломжийг олгодог бөгөөд хамгийн их дасан зохицох чадварыг хангадаг.
• Хоёр төрлийн идэвхжүүлэгчийн хооронд чөлөөтэй шилжихийг дэмждэг: шилжүүлэгчийн төрөл ба байрлалын хяналтын төрөл;
• Хяналтын регистрийн хаягийг өөрчлөх болон янз бүрийн заавруудад харгалзах утгуудыг бичих;
• Өөр өөр асаах-зогсоох логик шаардлагад нийцүүлэн уян хатан асаах тохиргооны эх үүсвэр.
2.4 Аж үйлдвэрийн зэрэглэлийн техник хангамжийн гүйцэтгэл, хатуу ширүүн орчинд тогтвортой ажиллагаа
• Өргөн хүчдэлийн цахилгаан хангамж:24V±10% DC, талбайн хэлбэлзэлтэй цахилгаан хангамжид дасан зохицож, илүү тогтвортой цахилгаан хангамжийг хангадаг;
• Цахилгаан тусгаарлалт:Modbus болон HART интерфэйсүүдийг 500VAC-аар тусгаарласан бөгөөд энэ нь газрын гогцоонд хөндлөнгөөс оролцохоос сэргийлж, аянга цахилгаанаас хамгаалах болон хөндлөнгөөс оролцохоос хамгаалах боломжийг олгодог;
• Өргөн температурын хүрээ:-40℃ ~ 85℃ ажиллах температур, өндөр температур, хэт хүйтэн зэрэг хатуу ширүүн үйлдвэрлэлийн орчинд тохиромжтой;
• Хурдан эхлүүлэх:Асаалттай үед асаах хугацаа ≤ 5 секунд бөгөөд үйлдвэрлэлийн хяналтын бодит цагийн шаардлагыг хангасан бөгөөд хариу үйлдэл үзүүлэх сааталгүй.
3. Практик инженерчлэл | Интеграци + тохиргоо: хэрэгжүүлэх техникийн цогц гарын авлага
3.1 Тоног төхөөрөмжийн интеграци: маш энгийн холболт, хурдан байршуулалт
• Ажиллуугчийн үндсэн удирдлагын самбартай шууд холбогдохын тулд TTL түвшний Modbus RTU боол интерфэйсийг (3.3V/5V сонголттой) хангадаг;
• Оролтын регистр нь анхны хяналтын логикийг хадгалахын зэрэгцээ нээлтийн зэрэг болон эргүүлэх хүч зэрэг зөвхөн унших төлөвийн параметрүүдийг харуулдаг;
• Регистр нь хяналтын шаардлагад нийцүүлэн зорилтот нээлтийн зэрэг болон зааврын хяналт зэрэг бичих боломжтой параметрүүдийг хадгалдаг.
3.2 Параметрийн тохиргоо: гол алхамууд болон алдаанаас зайлсхийх зөвлөмжүүд

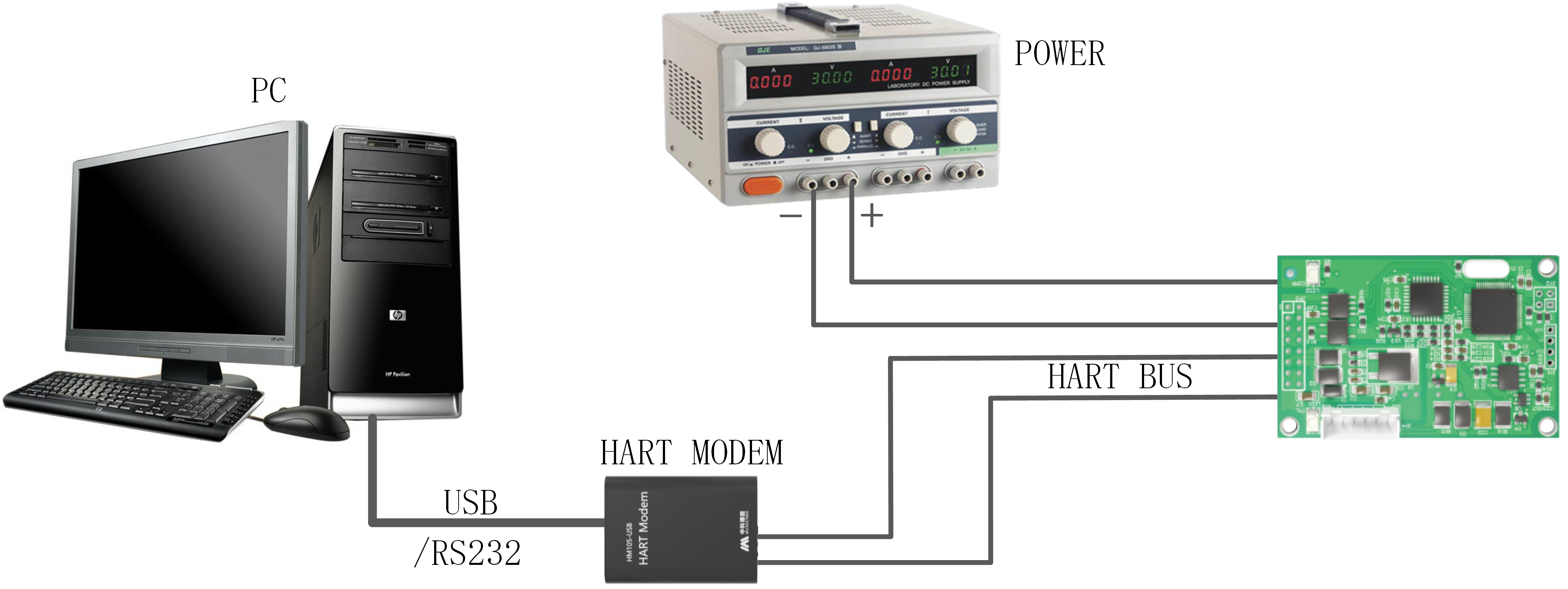

Модулийг асаалттай, сүлжээнд холбогдсон, тохируулахад бэлэн төлөвт байгаа эсэхийг баталгаажуулахын тулд хэлхээг HART гар төхөөрөмж эсвэл PC+HART модемоор холбоно уу.
• Модбусын параметрүүд:холбоог жигд байлгахын тулд бод хурд, өгөгдлийн битүүд болон паритетийн арга нь идэвхжүүлэгчтэй бүрэн нийцэж байх ёстой;
• HART параметр:Анхдагч богино хаяг 0 бөгөөд үүнийг газар дээрх сүлжээний шаардлагын дагуу тохируулж болно;
• Өгөгдлийн зураглал:Map Modbus нь төхөөрөмжийн хувьсагчдад бүртгэл хийж, дараа нь тэдгээрийг динамик хувьсагчдад хуваарилдаг. Өгөгдлийн төрөл болон байтын дараалалд анхаарлаа хандуулаарай. Зураглалын нарийвчлалыг тоон харьцуулалтаар баталгаажуулж болно.
• Хөдөлгүүрийн зааварчилгаа:Хяналтын регистрийн хаягийг тохируулж, нээх, хаах, зогсоох болон ослын тоормослох харгалзах зааврын утгыг тохируулна уу.
3.2.3 Дэвшилтэт тохиргооны техникүүд
• Тохируулж болох төхөөрөмжийн төлөвийн бүртгэл нь төхөөрөмжийн алдаа болон хэвийн бус төлөвийг HART оношлогооны мэдээлэлд буулгаж, эрт сэрэмжлүүлгийг идэвхжүүлдэг.
• Талбайн нөхцөл байдлын динамик тохируулгын шаардлагад нийцүүлэн PV мужийг алсаас өөрчилж, Modbus регистрээс уншиж болно.
4. Ердийн хувилбарууд | Шууд дахин ашиглах боломжтой хоёр амжилттай програм
Хувилбар 1: Хөдөлгүүр үйлдвэрлэгчдийн бүтээгдэхүүний хурдацтай шинэчлэлт
Өвдөлтийн цэг:Үйлдвэрлэгч нь Modbus RTU хөдөлгүүрийн бүтээгдэхүүний шугамтай боловч хэрэглэгчид HART хувилбар руу шинэчлэх, AMS удирдлагын системтэй нэгтгэх шаардлагатай байна. Ийм шинэчлэлтийг дахин боловсруулах нь өртөг өндөртэй бөгөөд цаг хугацаа их шаарддаг.
Шийдэл:Одоо байгаа үндсэн удирдлагын самбар нь нөөц модулийн суурилуулах үүртэй бөгөөд тусгаарлагдсан тэжээлийн эх үүсвэрээр тоноглогдсон. Төлөвийн параметрүүдийг төхөөрөмжийн хувьсагчдад холбож, удирдлагын командуудыг тусгай сувгаар тохируулдаг. Гол техник хангамжид ямар ч өөрчлөлт оруулах шаардлагагүй бөгөөд HART-тай нийцсэн бүтээгдэхүүнийг богино хугацаанд гаргах боломжтой.
Хувилбар 2: Одоо байгаа үйлдвэрийн хөрөнгийн дижитал хувиргалт
Өвдөлтийн цэг:Химийн болон нефть химийн үйлдвэрүүд нь шинэ HART хяналтын системд холбогдох шаардлагатай олон тооны одоо байгаа Modbus хөдөлгүүртэй. Нийт солих зардал хэт өндөр бөгөөд үйлдвэрлэлийн зогсолтоос үүдэлтэй алдагдал ихээхэн байна.
Шийдэл:Хөдөлгүүрийн Modbus интерфэйстэй шууд холбогддог, суурилуулсан M0310-ACT модуль болон тусгаарлагдсан цахилгаан хангамж бүхий гадаад HART холбооны хайрцгийг боловсруулах. Тохиргоо хийсний дараа үйлдвэрлэлийг тасалдуулах эсвэл үйлдвэрлэлийн шугамыг өөрчлөхгүйгээр ашиглалтад оруулж, одоо байгаа тоног төхөөрөмжийг хямд өртөгтэй шинэчлэх боломжтой.
5. Дүгнэлт | Аж үйлдвэрийн дижиталчлалыг хөнгөвчлөх хямд өртөгтэй нээлтүүд
M0310-ACT суурилуулсан модуль нь цахилгаан хөдөлгүүр үйлдвэрлэгчдэд хангадаг.HART интеграцийг хурдан хэрэгжүүлэх товчлолтойХос сувгийн оновчтой дизайн, бүрэн протоколын стек, үйлдвэрлэлийн зэрэглэлийн техник хангамжийн гүйцэтгэлтэй тул энэ нь энгийн Modbus идэвхжүүлэгчийг нарийн төвөгтэй хөгжүүлэлтгүйгээр стандарт HART ухаалаг төхөөрөмж болгон хувиргаж чаддаг.
Шинэ бүтээгдэхүүнийг хурдан давтаж гаргах, нэвтрүүлэх эсвэл одоо байгаа үйлдвэрийн хөрөнгийг өөрчлөх, шинэчлэх эсэхээс үл хамааран энэ нь мөчлөгийг мэдэгдэхүйц богиносгож, зардлыг бууруулж, боловсруулах үйлдвэрлэлийн тоног төхөөрөмжийн дижитал болон сүлжээний өөрчлөлтийн хэрэгцээг төгс хангаж чадна.
Ирээдүйд аж үйлдвэрийн дижиталчлал гүнзгийрэхийн хэрээр энэхүү модуль нь протоколын гүүр болж, үйлдвэрлэгчдэд зах зээлийг эзлэхэд нь туслах, эцсийн хэрэглэгчдэд одоо байгаа хөрөнгийг сэргээхэд туслах, бодит үйлдвэрлэлийн үнэ цэнийг бий болгоход туслах болно.
Зөвлөгөө: Бодит байршуулалтын үед цахилгааны тусгаарлалт болон параметрийн тохируулгыг зөв хийснээр газар дээр нь алдааг олж засварлах, урт хугацаанд тогтвортой ажиллах боломжтой болно. |
