HART модулийг Modbus-аас HART модул руу шилжүүлнэ

Modbus-аас HART модулийн онцлог

Стандарт Modbus RTU протоколд нийцдэг

Mod автобусны төхөөрөмжид HART холболт хийх боломжийг олгоно

375/475 гар утасны төхөөрөмжийг дэмжинэ

Modbus төхөөрөмжтэй холбогдсон цахилгаан интерфэйс нь TTL түвшин, RS485 болон RS232-ыг дэмждэг

HART 5/6/7 протоколыг дэмжинэ

Төхөөрөмжийн 6 хувьсагч болон 4 динамик хувьсагчийг дэмжинэ

Modbus-аас HART модулийг хувиргах логик

HART модуль нь MODBUS урсгал / түвшний багажийг HART урсгал / түвшний хэрэгсэл болгон хувиргах боломжтой.

HART модуль (M0310) нь MODBUS оролтын төхөөрөмжийг HART гүйдлийн гаралтын төхөөрөмж болгон хувиргадаг суулгасан хөрвүүлэх модуль юм. HART модулийг MODBUS оролтын төхөөрөмжид (урсгал, түвшин гэх мэт хэмжих хэрэгсэл) суурилуулсан бөгөөд дараа нь MODBUS хэрэглээний түвшний протоколыг TTL түвшний дохиогоор ажиллуулдаг. HART модуль нь MODBUS мастер болон HART slave байдлаар MODBUS төхөөрөмжийн өгөгдлийн бүртгэлийг (оролтын бүртгэл, хадгалах регистр гэх мэт) HART командын бүх динамик хувьсагч болгон хувиргадаг. Жишээлбэл, 30000 хаягтай (1-65536 муж) нэг урсгал хэмжигчийг хадгалах бүртгэл нь агшин зуурын урсгалын утгыг агуулна. Дараа нь бид хадгалах бүртгэлийг HART модулийн 0 хувьсагч (0-5-ын муж) болгон тохируулж болно. 0 төхөөрөмжийг анхдагч хувьсагч (эсвэл хоёрдогч, гуравдагч, дөрөвдөгч хувьсагч) гэж нэрлэнэ үү. Хөрвүүлэх логикийг доорх зурагт үзүүлэв.

Өгөгдлийн зураглалын логик диаграм

HART модуль нь бүх нийтийн бүтээгдэхүүн болох янз бүрийн MODBUS төхөөрөмжүүдийн (боол хаяг, дамжуулах хурд, паритет гэх мэт), өгөгдөл хадгалах горим (өгөгдлийн бүртгэлийн хаяг, өгөгдлийн төрөл, байтуудын дараалал гэх мэт) болон эцсийн хэрэглэгчдийн өөр өөр интерфейстэй тулгардаг. HART динамик хувьсагчийн хуваарилалтад тавигдах шаардлага (төхөөрөмжийн хувьсагчтай өгөгдлийн бүртгэлийн зураглал, динамик хувьсагчтай төхөөрөмжийн хувьсагч зураглал). Дээрх бүгдийг төхөөрөмжийн үйлдвэрлэгч дахин тохируулж болно.

Microcyber нь дээрх тохиргоонд зориулж компьютерийн тохиргооны програм хангамжаар хангах боломжтой. Мөн DD файлын аналитик чадвартай HART мастер станцад (компьютер, коммуникатор) зориулагдсан HART модулийн DD файлуудыг өгнө үү. HART модулийг HART мастер станцаас HART холболтоор тохируулж, HART модуль ба MODBUS төхөөрөмжийн хоорондох интерфейсийн функцуудыг баталгаажуулах, өгөгдөл хадгалах горим, төхөөрөмжийн хувьсагчаас HART динамик хувьсагч руу зураглал хийх.

Дээрх тохиргоог хийсний дараа HART мастер төхөөрөмж нь HART модулийн динамик хувьсагчдад HART командын тусламжтайгаар нэвтэрч, MODBUS өгөгдлийн бүртгэлээс (санах ойн урсгал хэмжигчний агшин зуурын урсгалын утга гэх мэт) HART мастер руу өгөгдлийг дижитал дамжуулалтыг хийж чадна.

HART модуль нь бүх нийтийн бүтээгдэхүүн болох янз бүрийн MODBUS төхөөрөмжүүдийн (боол хаяг, дамжуулах хурд, паритет гэх мэт), өгөгдөл хадгалах горим (өгөгдлийн бүртгэлийн хаяг, өгөгдлийн төрөл, байтуудын дараалал гэх мэт) болон эцсийн хэрэглэгчдийн өөр өөр интерфейстэй тулгардаг. HART динамик хувьсагчийн хуваарилалтад тавигдах шаардлага (төхөөрөмжийн хувьсагчтай өгөгдлийн бүртгэлийн зураглал, динамик хувьсагчтай төхөөрөмжийн хувьсагч зураглал). Дээрх бүгдийг төхөөрөмжийн үйлдвэрлэгч дахин тохируулж болно.

Microcyber нь дээрх тохиргоонд зориулж компьютерийн тохиргооны програм хангамжаар хангах боломжтой. Мөн DD файлын аналитик чадвартай HART мастер станцад (компьютер, коммуникатор) зориулагдсан HART модулийн DD файлуудыг өгнө үү. HART модулийг HART мастер станцаас HART холболтоор тохируулж, HART модуль ба MODBUS төхөөрөмжийн хоорондох интерфейсийн функцуудыг баталгаажуулах, өгөгдөл хадгалах горим, төхөөрөмжийн хувьсагчаас HART динамик хувьсагч руу зураглал хийх.

Дээрх тохиргоог хийсний дараа HART мастер төхөөрөмж нь HART модулийн динамик хувьсагчдад HART командын тусламжтайгаар нэвтэрч, MODBUS өгөгдлийн бүртгэлээс (санах ойн урсгал хэмжигчний агшин зуурын урсгалын утга гэх мэт) HART мастер руу өгөгдлийг дижитал дамжуулалтыг хийж чадна.

Modbus to HART Module Аналог гүйдлийн гаралт

HART модульд анхдагч хувьсагчийн (PV) хэмжих утгыг 4-20мА аналог гүйдлийн гаралтын утгаар дамжуулдаг. Жишээлбэл, урсгал хэмжигчний агшин зуурын урсгалыг HART үндсэн хувьсагч гэж нэрлэдэг. Агшин зуурын урсгалын утга нь хэмжлийн хүрээний хагаст хүрэх үед. HART модуль нь 12.000 мА гаралттай.

HART модулийг ажиллуулснаар үндсэн хувьсагчийн утгыг хязгаарын дээд ба доод хязгаартай байнга харьцуулдаг. Хэрэв үндсэн хувьсагчийн утга дээд хязгаарт хүрсэн бол HART модуль нь 20.000 мА аналог гүйдлийг гаргадаг. Хэрэв үндсэн хувьсагчийн утга тэг хүртэл буурвал HART модуль нь 4.000 мА аналог гүйдлийг гаргана.

Хэрэв үндсэн хувьсагчийн утга дээд ба доод хязгаараас хэтэрсэн бол HART модуль нь тогтмол гүйдлийг гаргаснаар үндсэн хувьсагч нь мужаас хэтэрч байгааг илтгэх ба одоогийн утгыг ханасан гаралтын гүйдэл гэж нэрлэдэг. Хэрэв үндсэн хувьсагчийн утга дээд хязгаараас их байвал HART модуль нь тогтмол 20.800 мА гаралт; Хэрэв доод хязгаараас бага бол HART модуль нь тогтмол 3.800 мА гаралт өгдөг.

HART модуль нь гэмтлийн дохиололд ашиглагддаг тогтмол гүйдлийн өөр бүлэгтэй бөгөөд үүнийг өндөр эсвэл бага гүйдлийн дохиоллын хувьд HART модулийн DIP шилжүүлэгчээр сонгож болно. Хэрэв өндөр гүйдлийн дохиолол сонговол алдаа олдвол HART модуль 21.750 мА гарна. Хэрэв бага гүйдлийн дохиоллыг сонговол алдаа олдвол HART модуль 3.750 мА гарна.

HART модулийн хоёр бүлгийн тогтмол гаралтын гүйдэл

Үндсэн хувьсагчийн трансфинит чиглэл (заавал биш): Ханасан гаралтын гүйдлийн утга

Доод хязгаараас хэтэрсэн: 3.800мА

Дээд хязгаараас хэтэрсэн: 20.800mA

Алдаа дохиоллын горим (Өөр хувилбар): Сэрүүлгийн гаралтын гүйдлийн утга

Бага гүйдлийн дохиолол: 3.750мА

Өндөр гүйдлийн дохиолол: 21.750мА

HART модулийн санал асуулгын хаягийг "0" гэж тохируулаагүй тохиолдолд үндсэн хувьсагчийн утга хичнээн их байхаас үл хамааран HART модулийн аналог суваг тогтмол 4.000 мА гаралт гаргадаг. Зөвхөн санал авах хаягийг “0” гэж тохируулсан, HART модуль нь үндсэн хувьсагчтай харгалзах 4-20мА аналог гүйдлийг гаргадаг.

Интерфэйсийг тохируулах

HART модуль нь HART автобус ба MODBUS төхөөрөмжийн хооронд байрладаг. Энэ нь хээрийн төхөөрөмжийн үндсэн удирдлагын самбарыг (цаашид "user самбар гэх) ар талын залгуураар холбодог. Энэ нь гаднах HART автобусыг холбож, дотор талын төхөөрөмжийг холбосон, доорх зургийг үзнэ үү.

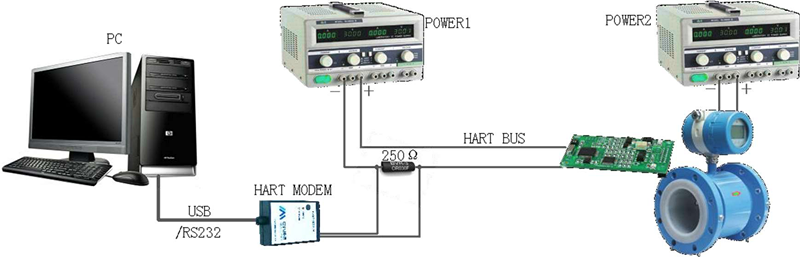

HART модулийг тохируулах холболтын схем

Жишээлбэл, компьютерийг мастер төхөөрөмж болгон авч, хээрийн төхөөрөмжийг (дөрвөн утастай систем) HART автобусаар холбоно. Тогтмол гүйдлийн тэжээлийн эх үүсвэр (POWER1: 9-36VDC) ба цуврал эсэргүүцэл (250Ω) -ээс бүрдэх HART автобус нь HART модульд холбогдсон; Мөн хээрийн төхөөрөмж нь өөр хоёр утсаар тэжээгддэг. Компьютер нь HART модемийг USB (эсвэл RS-232) интерфэйсээр холбодог ба HART модемийн (Microcyber) нөгөө тал нь тохирох эсэргүүцлийн хоёр тал дээр бэхлэгдсэн туйлшгүй матрын хавчаарууд юм. Microcyber-ийн тохиргооны программыг ашиглан HART модулийг тохируулна уу. Тохируулга хийсний дараа HART модуль болон хээрийн төхөөрөмж нь нэгдмэл болж, бусад HART сүлжээнд HART төхөөрөмж хэлбэрээр холбогдож болно.

DD анализ хийх чадвартай коммуникаторт тохиргоо хийх шаардлагатай бол дээрх Зураг 1.2-т үзүүлсэн PC болон HART модемийг коммуникатороор солиход л хангалттай.

Техник хангамжийн хэрэглэгчийн интерфэйс

HART модуль нь хэрэглэгчийн самбарыг холбохдоо 2.54 мм зайтай IDC16, 2x8 залгуур (JP3) ашигладаг. Пин дугаарын тодорхойлолтыг зурагт үзүүлэв Pin функцийн тайлбарыг Хүснэгтэнд үзүүлэв. Хэрэв HART автобус нь хэрэглэгчийн самбараар дамждаг бол энэ нь залгуур дахь хоёр тээглүүрээр HART модулийн дамжуулагч байж болно.

HART модулийн залгуурын тодорхойлолтын жагсаалт

Modbus-аас HART модульe Параметрүүд

Үндсэн параметрүүд

Хэмжих объект: Modbus RTU slave төхөөрөмж

Эрчим хүчний хангамж: (6～42)VDC

Автобусны протокол: 2-утас，(4～20)мА+HART

Ачааллын эсэргүүцэл: (0～1500) Ω(Хэвийн)

(230～1100) Ω(HART холбоо)

Тусгаарлах хүчдэл: Modbus ба HART автобусны интерфейс, 500 VAC

Температурын хүрээ: (-40～85) ℃

Чийгийн хүрээ: (5～95) %RH

Эхлэх цаг: ≤5с

Сэргээх хугацаа: 0.2 сек

Чийгийн тохируулга: Тогтмол хугацаа 0～32с

Гаралтын гүйдлийн нарийвчлал: Макс. Алдаа нь ≤50 μA байна

Modbus-аас HART модуль Хэмжээ

HART модулийн ПХБ-ийн гүн нь 1.6 мм, тэгш өнцөгт хэлбэртэй. Урд талын (Зураг 1-4-т үзүүлсэн), хамгийн өндөр бүрэлдэхүүн хэсэг нь хавтангийн гадаргуугаас 5мм зайд; Ар талд, хамгийн өндөр нь хавтангийн гадаргуугаас 9 мм зайд байна. Бусад нь бүгд 4 мм-ээс бага хэмжээтэй гадаргуу дээр бэхлэгдсэн эд ангиуд юм. HART модулийн урт, өргөн, тогтмол нүхний байршил гэх мэтийг доорх зурагт үзүүлэв.

HART модулийн урд талын хэмжээс

IDC16(2x8) стандарт залгуур нь 2.54 мм-ийн зайтай, хэрэглэгчийн самбарт залгагддаг; HART модуль нь HART модулийг хэрэглэгчийн самбарт бэхлэхэд ашигладаг 3.0 мм диаметртэй өөр 3 цооногтой.

M0310 Modbus-аас HART модулийг хэрхэн сонгох вэ?

Түгээмэл асуултууд

Асуулт: Та тохиргооны хэрэгслийг танилцуулж болох уу?

Х: Өмнө дурьдсанчлан, Microcyber нь HART модулийн тохиргоонд зориулж компьютерийн тохиргооны программ хангамжийг хангаж чадна, энэ талаар илүү ихийг мэдэхийг хүсвэл бидэнтэй холбоо барина уу.

А: Би үнэгүй цахим гарын авлага авч болох уу?

Хариулт: Тийм ээ, хэрэв та хүсвэл бидэнтэй холбоо барина уу.

А: Та OEM үйлчилгээг үзүүлж чадах уу?

Хариулт: Тийм ээ, бид холбооны самбар гэх мэт фельдбус хөгжүүлэлтийн хэрэгслийг өгөх боломжтой.
